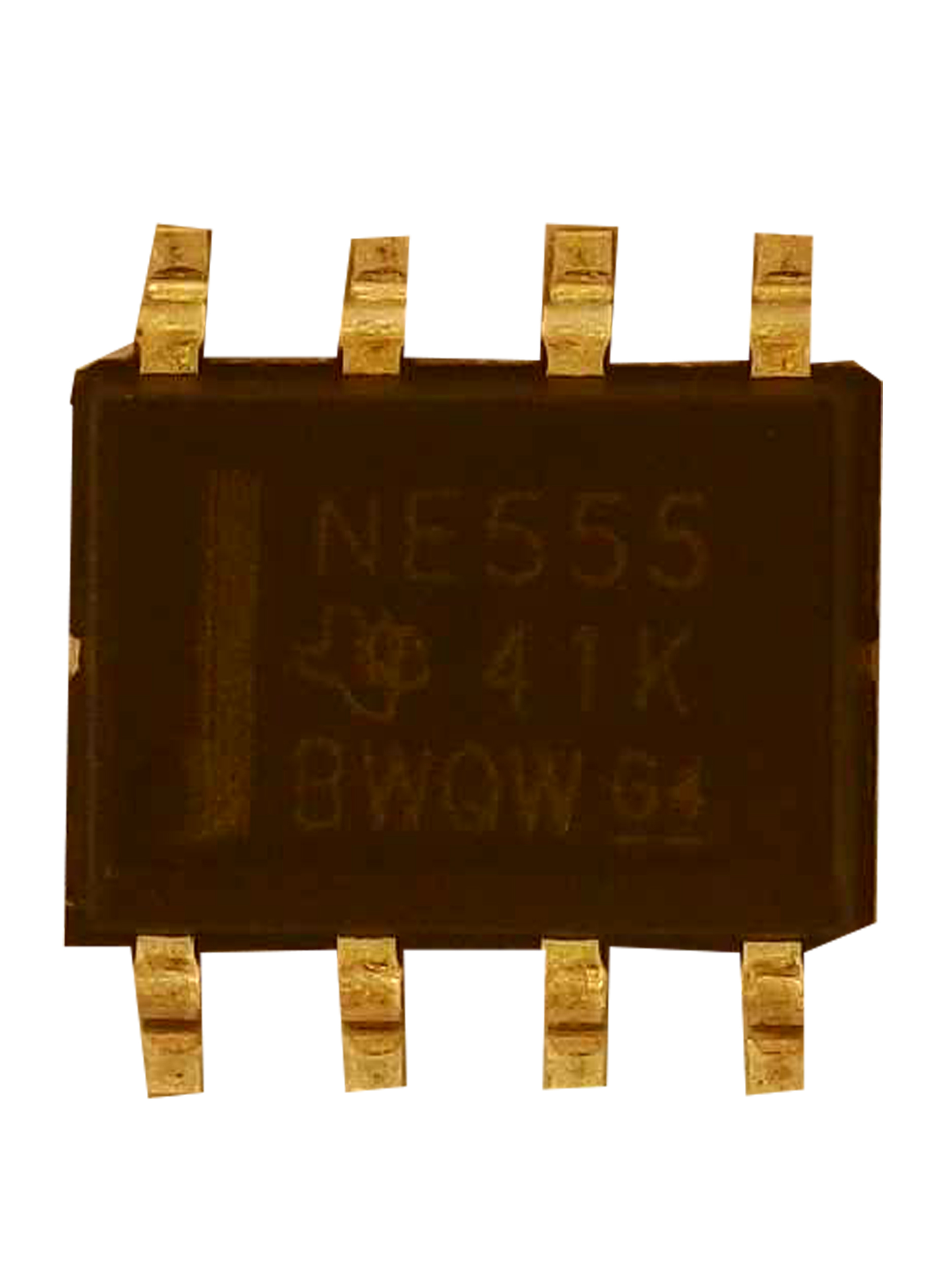

معرفی آی‌سی NE555 (نسخه SMD)

آی‌سی NE555 نسخه SMD در واقع قلب تپنده بسیاری از مدارهای تایمر، نوسان‌ساز و مولد پالس به شمار میاد. این نسخه، با همان عملکرد کلاسیک NE555 قدیمی اما در بسته‌بندی سطح‌نصب (SMD) عرضه می‌شه تا در بردهای مدرن و فشرده امروزی به‌راحتی استفاده بشه.

با وجود اینکه طراحی اولیه NE555 به دهه‌ها پیش برمی‌گرده، ولی هنوز هم در هزاران پروژه کاربرد داره — از مدارات ساده تا سیستم‌های کنترلی پیچیده.

NE555 SMD دقیقاً چی‌کار می‌کنه؟

این آی‌سی می‌تونه به‌صورت خیلی دقیق، تایم‌سازی کنه، پالس تولید کنه یا بین حالت‌های مختلف سوئیچ کنه.
به‌زبون ساده، وقتی می‌خوای کاری بعد از یه مدت مشخص انجام بشه، یا بخوای چیزی چشمک بزنه، یا سیگنال مربعی تولید کنی، NE555 یکی از ساده‌ترین و قابل اعتمادترین انتخاب‌هاست.

چرا نسخه SMD مهمه؟

• 💡 کم‌جا بودن: فضای خیلی کمی روی برد می‌گیره، به‌ویژه در دستگاه‌های پرتابل یا فشرده.

• 🔧 قابل اتوماسیون در مونتاژ: برخلاف نسخه DIP که بیشتر دستی لحیم میشه، نسخه SMD در خطوط تولید صنعتی با دستگاه نصب میشه.

• ⚡ عملکرد مشابه با DIP: با وجود ظاهر متفاوت، عملکرد دقیقاً یکسانه.

کاربردهای خاص NE555 SMD که کمتر بهش توجه شده

• تایمر خاموشی در آیفون‌های تصویری: مثلاً زمان‌بندی برای قطع صدای زنگ بعد از چند ثانیه.

• چشمک‌زن LED در مدارات هشدار: با فرکانس قابل تنظیم.

• کنترل پالس در موتورها یا رله‌ها برای جلوگیری از فعال‌ شدن ناگهانی یا چسبیدن کنتاکت‌ها.

• مولد سیگنال تست در بردهای تعمیراتی برای بررسی آمپلی‌فایر یا مسیر صوت.

• پروژه‌های DIY که فضا خیلی محدوده و استفاده از DIP ممکن نیست.

تجربه طراحی با NE555 SMD

وقتی با نسخه SMD کار می‌کنی، باید در طراحی PCB بیشتر دقت کنی چون لحیم‌کاری سخت‌تره و مسیرها خیلی کوتاهن. بهتره از خازن‌های دقیق و مقاومت‌هایی با تلورانس پایین استفاده کنی تا تایمینگ دقیق‌تری به‌دست بیاری. همچنین در پروژه‌هایی که حساس به نویزن، بهتره پایه‌های تغذیه رو با یک خازن بای‌پس 100nF صاف کنی.
