معرفی آی‌سی APW7207

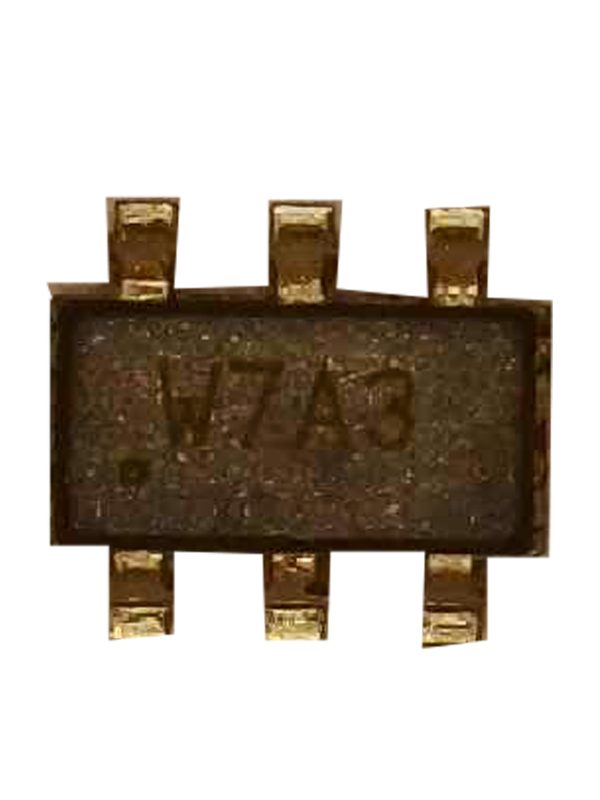

آی‌سی APW7207 یک رگولاتور افزاینده ولتاژ (Boost Converter) در ابعاد بسیار کوچک است که به‌طور خاص برای راه‌اندازی لامپ‌های LED، مخصوصاً در نمایشگرهای کوچک، طراحی شده است. این تراشه با داشتن شش پایه و بسته‌بندی SOT-23-6، مناسب استفاده در مدارات SMD و فضای محدود است.

عملکرد کلی

APW7207 با دریافت ولتاژی پایین (مثلاً از باتری‌های لیتیومی یا منابع ۳.۷ ولت)، می‌تواند ولتاژی بالاتر ایجاد کند که برای روشن‌کردن چند LED سفید سری‌شده کاملاً کافی باشد. کنترل شدت نور در این تراشه از طریق ورودی PWM انجام می‌گیرد، یعنی می‌توان با تغییر نسبت سیکل کاری، نور LEDها را کم یا زیاد کرد.

ویژگی‌های فنی به زبان ساده

• ولتاژ ورودی کاری: از حدود ۲.۵ ولت تا ۶ ولت.

• فرکانس سوئیچینگ: ثابت و حدود ۱ مگاهرتز، که باعث می‌شود قطعات اطراف مثل سلف و خازن کوچک‌تر انتخاب شوند.

• راندمان: بالا، معمولاً تا نزدیک ۹۰٪ بسته به شرایط بار.

• کنترل روشنایی: با سیگنال PWM که از میکروکنترلر یا مدارهای دیجیتال قابل ارسال است.

• مصرف بسیار کم در حالت خاموش: مناسب برای دستگاه‌های قابل‌حمل.

حفاظت داخلی

این تراشه طوری طراحی شده که در برابر شرایط ناایمن مثل دمای زیاد، ولتاژ بیش از حد یا مدار باز LED مقاوم باشد. این یعنی اگر مشکلی در مدار پیش بیاید، آی‌سی از خودش محافظت می‌کند و آسیب نمی‌بیند.

موارد استفاده

از این تراشه در دستگاه‌هایی مثل:

• آیفون‌های تصویری

• پنل‌های کوچک LED

• نمایشگرهای LCD با نور پس‌زمینه سفید

• وسایل الکترونیکی قابل حمل مانند پخش‌کننده‌ها و تبلت‌ها

استفاده می‌شود.

نکاتی برای طراحی با این آی‌سی

1. سلف با کیفیت انتخاب کنید: مقاومت داخلی کم داشته باشد تا اتلاف انرژی کم شود.

2. خازن خروجی باید تحمل ولتاژ بالا داشته باشد.

3. برای PWM از فرکانس بالای ۱ کیلوهرتز استفاده کنید تا چشم انسان چشمک‌زدن را احساس نکند.

4. مدار چاپی (PCB) را طوری طراحی کنید که نویز و تلفات انرژی به حداقل برسد.
