راهنمای جامع نصب آیفون صوتی و تصویری الکتروپیک
نصب صحیح آیفون‌های صوتی و تصویری برند الکتروپیک، نقش مهمی در کیفیت عملکرد، طول عمر تجهیزات و رضایت کاربران دارد. این راهنما به‌صورت گام‌به‌گام مراحل نصب، سیم‌کشی، و نکات مهم را توضیح می‌دهد.
—
۱. تجهیزات مورد نیاز:
برای نصب یک سیستم آیفون الکتروپیک، موارد زیر لازم است:

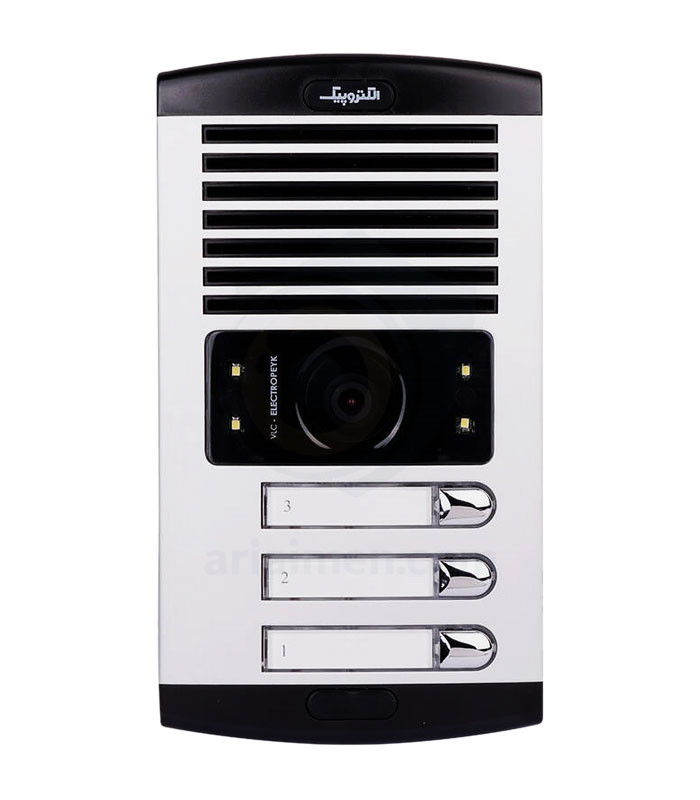

پنل جلوی درب: شامل میکروفون، اسپیکر، دوربین (در مدل تصویری)، شاسی زنگ و برد اصلی
مانیتور داخلی: صفحه‌نمایش، کلیدهای لمسی یا فیزیکی، خروجی قفل، و رابط تنظیم صدا/تصویر
ترانس تغذیه: معمولاً ۱۲ یا ۱۴ ولت AC
قفل برقی درب: نوع زبانه‌دار یا کله‌گاوی
کابل ارتباطی: کابل افشان ۰.۷۵ یا ۱.۰ میلی‌متر، بسته به فاصله و تعداد واحد
جعبه تقسیم، لوله خرطومی و جعبه کلید برق
—
۲. مراحل نصب گام به گام:
گام ۱: نصب پنل جلوی درب
ارتفاع مناسب نصب: ۱۴۰ تا ۱۵۰ سانتی‌متر از کف تمام‌شده
از تراز بودن پنل و پایه‌اش اطمینان حاصل کنید.
برای مدل‌های تصویری، پنل باید به‌گونه‌ای نصب شود که لنز دوربین زاویه دید مناسبی به سمت مراجعه‌کننده داشته باشد.
گام ۲: سیم‌کشی بین پنل و مانیتورها
در مدل‌های معمول الکتروپیک، از ۴، ۵ یا ۶ رشته سیم استفاده می‌شود.
کاربرد سیم‌ها به شرح زیر است:
رنگ (پیشنهادی) وظیفه توضیح
قرمز +V ولتاژ مثبت (تغذیه مدارها)
مشکی GND منفی (زمین)
سبز AUD صدای دوطرفه
زرد VID انتقال تصویر
سفید CALL فرمان زنگ
آبی LOCK فرمان بازکردن قفل درب
کابل‌کشی بین هر واحد و پنل باید به‌صورت مجزا و مستقیم انجام شود (نصب ستاره‌ای)، به‌ویژه در ساختمان‌های چند واحدی.
گام ۳: نصب مانیتور داخلی
ارتفاع پیشنهادی نصب: ۱۴۰ تا ۱۵۰ سانتی‌متر از کف
در نصب مانیتورهای LCD لمسی، دقت کنید در معرض نور مستقیم آفتاب یا گرمای بالا قرار نگیرد.
اگر دستگاه دارای قابلیت حافظه داخلی یا کارت SD است، محل دسترسی به آن را بررسی کنید.
گام ۴: نصب قفل برقی
قفل باید با نوع درب (فلزی، چوبی، ضد سرقت) سازگار باشد.
اگر از قفل کله‌گاوی استفاده می‌شود، جریان راه‌اندازی آن با رله یا تغذیه جداگانه تأمین شود.
مسیر فرمان قفل را تست کرده و از اتصال ایمن آن اطمینان حاصل کنید.
گام ۵: نصب ترانس تغذیه
ترانس باید در مکانی امن و خنک نصب شود.
ولتاژ خروجی باید دقیقاً مطابق با مشخصات دستگاه (معمولاً ۱۲V AC یا 14V AC) باشد.
خروجی ترانس به صورت دو رشته سیم به پنل یا مانیتور متصل می‌شود.
—
۳. نکات فنی و تجربی مهم:
از مسیرهای موازی با برق ۲۲۰ ولت خودداری کنید تا نویز وارد سیستم نشود.
در فاصله‌های بالای ۳۰ متر، بهتر است از کابل با قطر بیشتر استفاده شود.
پس از اتمام نصب، عملکرد تمامی موارد (زنگ، تصویر، صدا، قفل) تست کامل شود.
برای جلوگیری از نفوذ رطوبت، پنل جلو درب باید عایق‌بندی شود (مخصوصاً در مناطق بارانی).
در نصب‌های چند واحدی، از سویچر الکتروپیک یا مدل‌های کدینگ استفاده شود.
